結構原理。

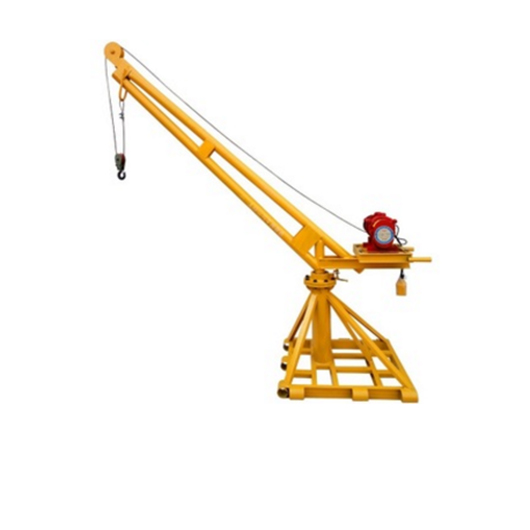

小型吊機由動力裝置和支架兩部分組成。

1.動力裝置由馬達、減速器、離合器、制動器、繩筒和繩索等構成。馬達是附近磁性單相電容馬達，設計了斷電制動的機構馬達上安裝了熱敏開關，可以防止馬達過熱燒毀的減速機是兩級齒輪的減速，固定在馬達上的離合器、制動器和蒼蠅的筒一體化，但是離合器處于脫離狀態時，可以實現快速的下降，操作制動器可以控制下降速度動力裝置外殼正面打開的圓孔可用于設置吹風機，用戶可根據需要設置吹風機進行強制冷卻。機殼本身帶有工具箱，內裝有離合器手柄、帶剎車手柄的專用扳手、千斤螺母墊圈、桿頂帽、按啟動器、行程開關、電線和說明書等。

2、支架部分由螺桿、千斤螺母和立桿構成的主桿和旋轉臂構成。旋轉臂在主桿上旋轉360度，在臂端設置行程開關，以防止操作失誤或按鈕失靈引起的起吊事故。

操作按鈕啟動器實現馬達的正反轉，可以卷繞、放開鋼絲繩，通過支架的一部分滑輪起吊，放體完成起吊作業。
